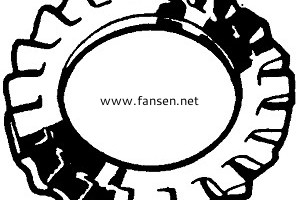

DIN6798A Serrated Lock Washers External Gear Type A 外鋸齒鎖緊墊圈

DIN6798A 外鋸齒鎖緊墊圈

DIN6798A Serrated Lock Washers External Gear Type A 外鋸齒鎖緊墊圈 ThreadM1.6M2M2.5M3M3.5M4M5M6M7Nominal1.72.22.73.23.74.35.36.47.4d11.72.22.73.23.74.35.36.47.4d23.64.55.56.07.08.010.011.012.5S0.30.30.4

標準： DIN6798A

材料： 65MN 不銹鋼

性能：

表面顏色：發黑藍白鋅本色

產品資料下載：

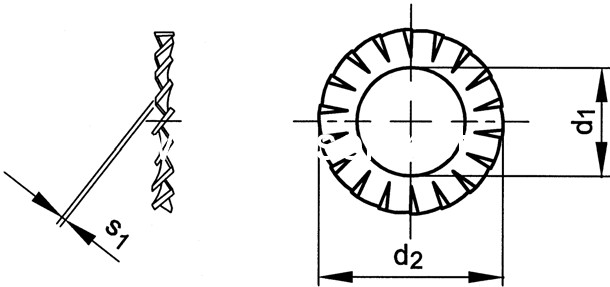

DIN6798A Serrated Lock Washers External Gear Type A 外鋸齒鎖緊墊圈

Thread	M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7
Nominal	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4
d1	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4
d2	3.6	4.5	5.5	6.0	7.0	8.0	10.0	11.0	12.5
S	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8
number of teeth	9	9	9	9	10	11	11	12	14
Thread	M8	M10	M12	M14	M16	M18	M20	M22	M24
Nominal	8.4	10.5	13	15	17	19	21	23	25
d1	8.4	10.5	13	15	17	19	21	23	25
d2	15	18	20.5	24	26	30	33	36	38
S	0.8	0.9	1	1	1.2	1.4	1.4	1.5	1.5
number of teeth	14	16	16	18	18	18	20	20	20
